Et sikkert grundlag

Vibrationsmåling

Keld Soele Christensen, geotekniker hos GeoConsult
Skribent: Keld Soele Christensen, Geotekniker
Udgivet: 28. juni 2023
Læsetid: 4 min.

Vibrationsmåling dokumenterer, at dit projekt overholder grænseværdier for rystelser i bygninger

Med professionel måling af vibrationer får du fuld dokumentation for, at dit bygge- og anlægsprojekt overholder de tilladte grænseværdier for vibrationer i bygninger.

I denne artikel får du indblik i, hvad vibrationsmåling er, hvornår den er nødvendig, hvordan målingen foretages i praksis, og hvad du får ud af dokumentationen. Vi gennemgår også DIN 4150-3-standarden og forskellen på vibrationsmåling og fotoregistrering. Så ved du præcis, hvordan du kan sikre dit byggeri.

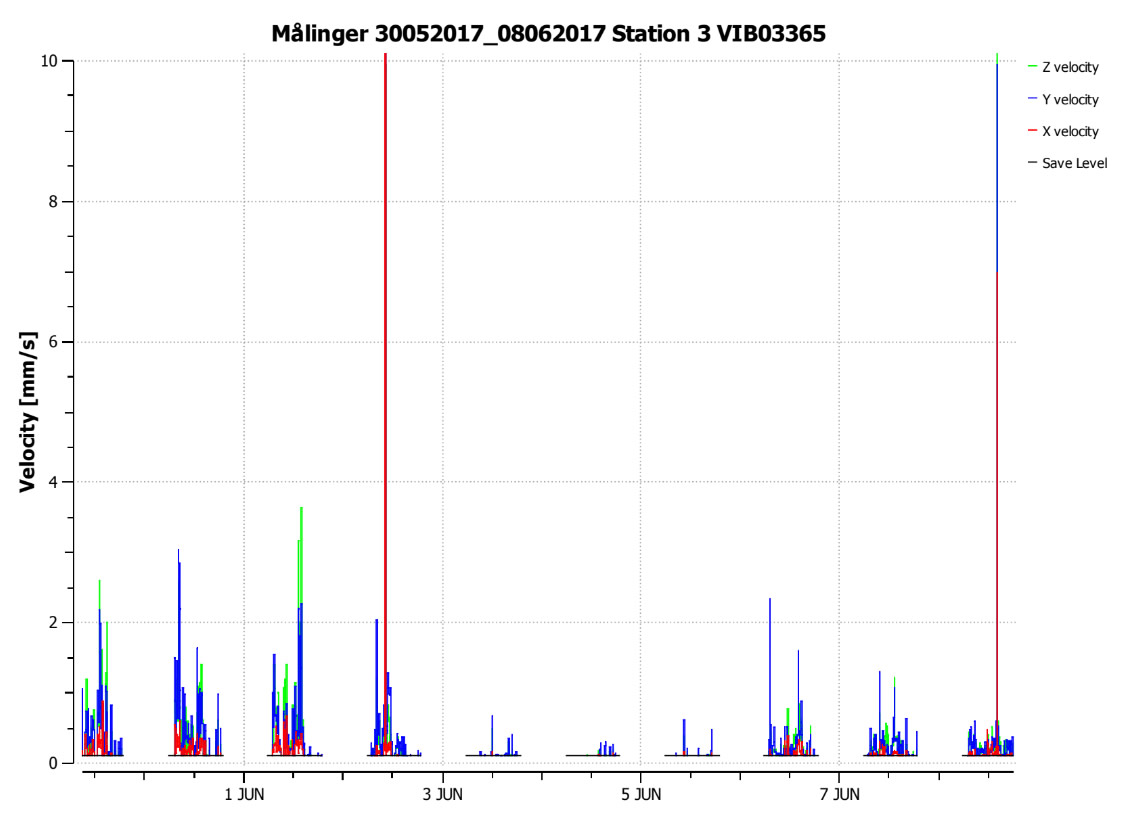

Vibrationsmålinger Graf - visualisering
Graf fra en vibrationsmåling

Brug for geoteknisk rådgivning?

Kontakt os på
tlf. 75 10 27 77

og hør mere om, hvad vi kan
tilbyde dig.

Jan Pristed - GeoConsult. nedsivningsanlæg

Overvågning af rystelser handler ikke kun om tal og tekniske rapporter (det handler om tryghed og ansvar). Du sikrer både omgivelser, bygningsdele og projektets fremdrift, når du overvåger vibrationer fra starten. Uanset om du bygger tæt på ældre ejendomme eller arbejder med tunge maskiner, giver en måling dig overblikket og den nødvendige dokumentation.

Hvad er vibrationsmåling?

Vibrationsmåling er en metode, hvor du overvåger og analyserer rystelser fra bygge- og anlægsarbejde, trafik eller tekniske installationer. Måleudstyret registrerer vibrationernes styrke og retning, hvorefter data vurderes i forhold til grænseværdier – typisk fastlagt i DIN 4150-3. Det giver dig mulighed for at handle, før skader opstår på omkringliggende bygninger.

Vibrationsmåling i byggeri – dokumentation og vurdering efter DIN 4150-3

Hvorfor skal du måle vibrationer?

Vibrationer fra byggearbejde kan få større konsekvenser, end du måske forventer. Selv små rystelser kan skabe revner i ældre bygninger og føre til klager eller forsinkelser. Når du får foretaget en professionel vibrationsmåling, beskytter du både dit projekt og dine omgivelser mod uforudsete problemer. I mange tilfælde er det også et krav fra kommunen eller en nødvendighed for at få grønt lys til arbejdet.

Hvad måler vi – og hvordan foregår det?

Vi bruger vibrationsmålere, som registrerer bevægelser i tre retninger (lodret og vandret). Sensorerne placeres strategisk på bygninger eller i jorden alt efter projektets art. De indsamlede data bliver løbende analyseret og holdt op mod grænseværdierne i DIN 4150-3. På den måde ved du, om vibrationerne er under kontrol.

Du får en rapport, der opsummerer alt: data, grafer og vores vurdering – klar til brug i dialog med rådgivere, entreprenører eller myndigheder.

Vi har blandt andet foretaget vibrationsovervågning i forbindelse med kloakarbejde i byområder, ramning tæt på fredede bygninger og nedrivningsprojekter i ældre boligkvarterer. Erfaringen viser, at måling forebygger konflikter og skaber tryghed for alle involverede.

Hvornår har du brug for vibrationsmåling?

Du har brug for overvågning af byggevibrationer, når dit arbejde kan påvirke nærliggende bygninger. Det gælder især i tætte byområder, hvor selv små vibrationer kan forplante sig hurtigt.

Myndigheder, bygherrer og forsikringsselskaber kan stille krav om dokumentation. Men også hvis du arbejder tæt på ældre eller skrøbelige konstruktioner, eller hvis du bruger tungt udstyr, bør du få en vurdering. Det sparer dig for tvivl og gør planlægningen tryggere.

Sådan foregår vibrationsmålingen

Vi starter med at vurdere projektets risikoprofil. Baseret på det vælger vi de rette målepunkter og placerer vibrationsmålere, hvor påvirkningen forventes at være størst. Under arbejdet overvåger vi vibrationerne og sammenligner dem med grænseværdierne fra DIN 4150-3.

Afhængigt af behovet kan vi lave punktmålinger, tidsbaserede registreringer eller løbende målinger med alarmer, hvis noget overstiger det tilladte. Efter endt overvågning får du en rapport med klare konklusioner og eventuelle anbefalinger.

DIN 4150-3 – hvad siger standarden?

DIN 4150-3 er den førende standard for vurdering af vibrationers påvirkning på bygninger. Den bruges også i Danmark og giver dig et pålideligt grundlag for at dokumentere, at du overholder lovgivning og normer.

Standardens grænseværdier (målt i mm/s) afhænger af bygningstype, måleretning og hvor længe vibrationerne står på. Hvis de overskrides, øges risikoen for revner i sokler, facader og vægge – især i ældre bygninger.

Når du foretager teknisk vurdering af vibrationspåvirkning bør du bruge DIN 4150-3 som reference ved:

  • Ramning, pilotering og fundering
  • Sprængning og nedrivning i byzoner
  • Arbejde tæt på bebyggelse
  • Trafikrelaterede vibrationer

Vores rapporter dokumenterer metode, data og vurdering i forhold til denne standard – og kan bruges i både sagsbehandling og teknisk dokumentation.

Hvad er forskellen på vibrationsmåling og fotoregistrering?

Fotoregistrering giver dig en visuel dokumentation af bygningens tilstand, før arbejdet går i gang. Vibrationsmåling viser, om der er opstået nye påvirkninger undervejs. Tilsammen giver de dig et stærkt grundlag, hvis der skulle opstå tvivl om årsag og ansvar.

Vi anbefaler ofte en kombination ved større projekter – især hvis du arbejder tæt på naboer eller i områder med fredede bygninger.

Hvor bruger vi vibrationsmåling i praksis?

Du finder vores målinger i forbindelse med:

  • Nedramning af pæle
  • Fundering og tilbygninger
  • Ombygning af offentlige bygninger
  • Fjernvarme- og kloakprojekter i tæt bebyggelse
  • Nedrivning i ældre boligområder
  • Vejarbejde med tung trafik

Vi hjælper også med rådgivning i udbud og dialog med myndigheder.

Hvad får du ud af dokumentationen?

Efter registrering af vibrationer får du en komplet rapport med:

  • Grafer og rådata
  • Vurdering i forhold til DIN 4150-3
  • Klare konklusioner og anbefalinger
  • Tidsstempler og kommentarer til brug i sagsbehandling

Du kan også få fotoregistrering og billedmateriale, der dokumenterer før- og eftertilstand. Alt leveres klart og struktureret – så du kan fokusere på selve projektet.

Er du i tvivl, om du har brug for vibrationsmåling?

Kontakt os for en uforpligtende vurdering. Vi hjælper dig med at afklare behovet og rådgiver dig om den bedste løsning. Det er både god teknik og god forretning.

GeoConsult har over 15 års erfaring i vibrationsmåling og kan bl.a. tilbyde:
  • Udlejning af vibrationsmålere (geofoner), inkl. opsætning på bygninger – Klik her for at leje en vibrationsmåler
  • Daglige opdateringer på vibrationsniveau via e-mail eller sms
  • Alarmering via sms/e-mail, hvis vibrationer i bygninger når et kritisk niveau
  • Dokumentation for overholdelse af tilladte grænseværdier (fx i tilfælde af en klagesag)
  • Rådgivning vedrørende vibrationer og overholdelse af grænseværdier

Se vores referencer med vibrationsmåling:

Hvordan måler man vibrationer?


Vibrationer måles ved hjælp af en sensor, kendt som et accelerometer, som monteres på maskinen med en magnet. Denne sensor forbindes til en dataopsamler, som analyserer de registrerede vibrationer.

Typiske fejl, der kan detekteres gennem vibrationsmåling, inkluderer lejefejl, ubalancer, forkert opretning, dårlig fundering eller generel løshed i maskinen.

Er et accelerometer det samme som en vibrationsmåler?


Ja, et accelerometer er en type vibrationsmåler. Det er en sensor, der bruges til at måle accelerationen af vibrationer i en struktur eller et maskineri. Accelerometre er essentielle komponenter i vibrationsmåling, da de præcist kan registrere og kvantificere bevægelsen, hvilket er afgørende for analyse og diagnose af vibrationsrelaterede problemer.

Hvad betyder vibrationer?


Vibrationer refererer til en svingende bevægelse af et fast legeme. Denne bevægelse kan beskrives ud fra forskydning, hastighed eller acceleration med udgangspunkt i et bestemt referencepunkt. Vibrationer er en vigtig parameter at måle i mange tekniske og industrielle applikationer for at sikre, at maskineri og konstruktioner fungerer korrekt og sikkert

Hvad måles vibrationer i?


Vibrationer måles i enheden meter per sekund i anden potens (m/s²), hvilket er en standardenhed for acceleration.

Hvordan måler man Hertz?


Frekvensen af vibrationer måles i enheden hertz (Hz), som angiver antallet af svingninger per sekund. For eksempel betyder 1 Hz en svingning per sekund. Måling af frekvens er afgørende for at forstå vibrationsmønstre og identificere potentielle problemer i maskineri og konstruktioner.
